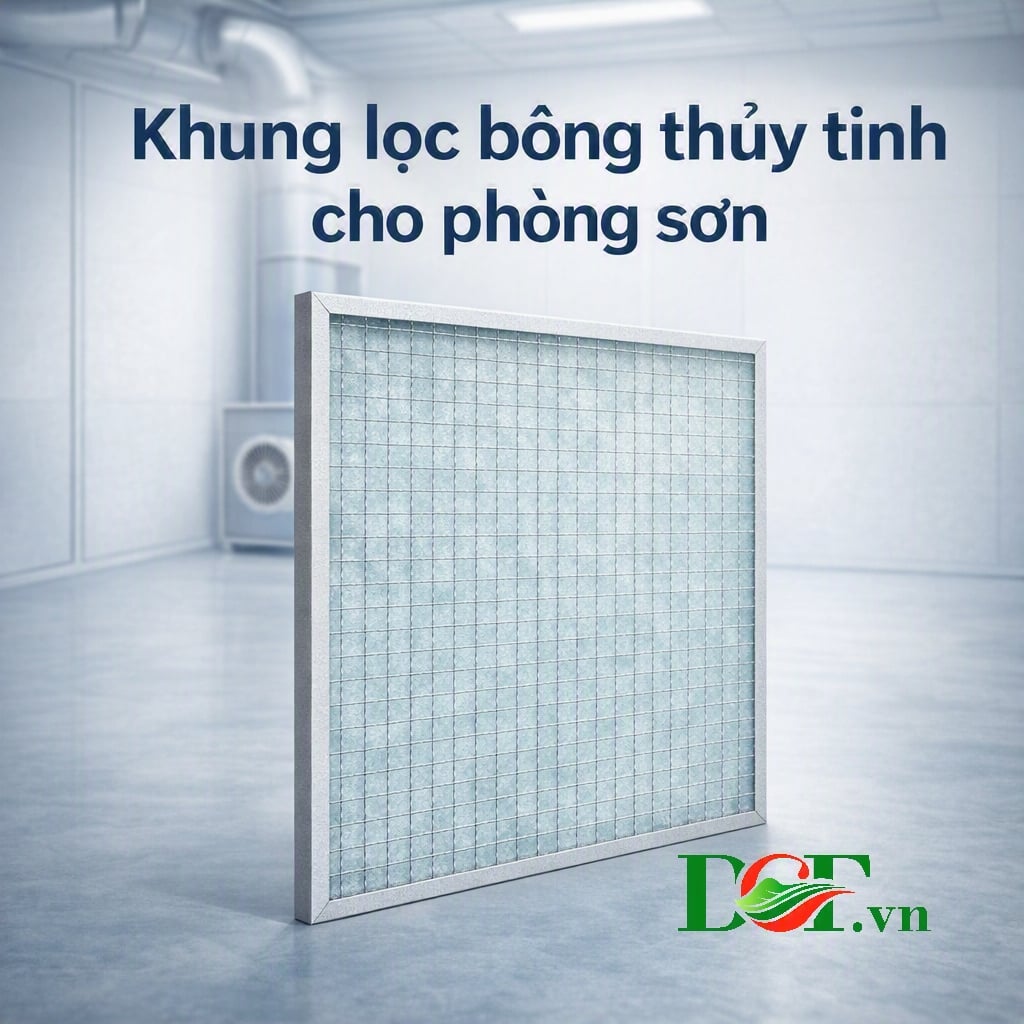

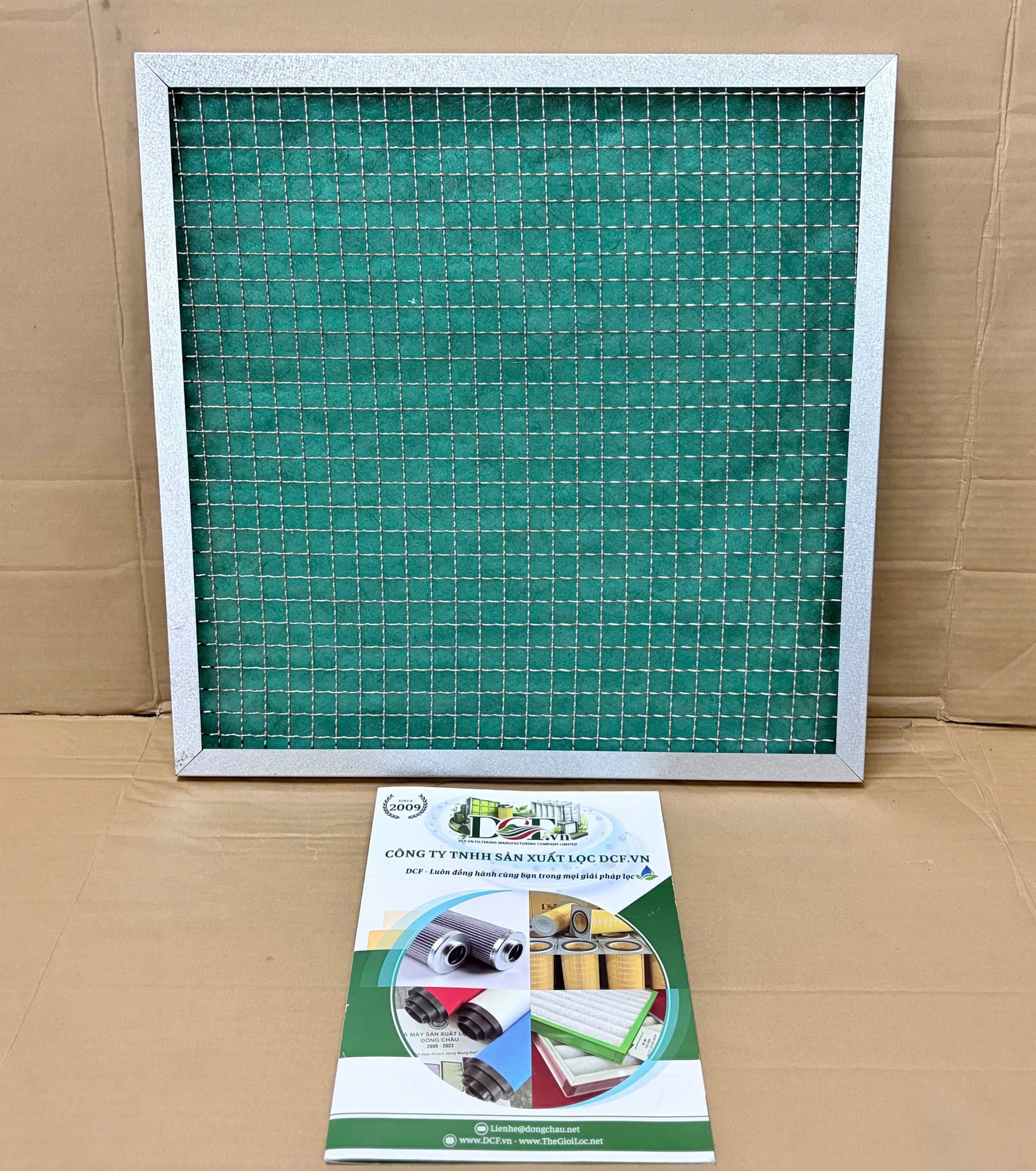

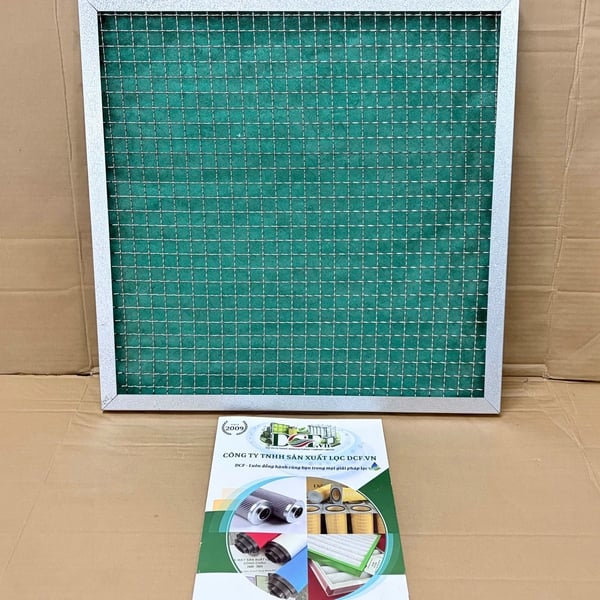

Khung lọc bông thủy tinh 498 x 498 x 25mm DCF.vn – Panel lọc bụi sơn cho phòng sơn 2 mặt lưới đan
Trong phòng sơn, buồng phun sơn và hệ thống hút bụi sơn, dòng khí thải thường mang theo sương sơn, bụi sơn, hạt sơn khô và các hạt bám dính phát sinh trong quá trình phun phủ bề mặt. Nếu không được lọc sơ cấp đúng cách, các hạt sơn này có thể bám vào quạt hút, đường ống, vách lọc, than hoạt tính hoặc thiết bị xử lý phía sau, làm tăng trở lực, giảm lưu lượng hút và phát sinh chi phí bảo trì lớn.
Khung lọc bông thủy tinh 498 x 498 x 25mm do DCF.vn sản xuất được thiết kế chuyên dùng cho lọc bụi sơn và sương sơn ở cấp sơ bộ. Sản phẩm giúp giữ lại lượng sơn dư trong dòng khí trước khi đi qua quạt, đường ống, than hoạt tính hoặc các cấp xử lý tiếp theo, từ đó bảo vệ hệ thống hút – xả phòng sơn và duy trì hiệu quả vận hành ổn định hơn.
Cấu trúc lọc và cơ chế làm việc
Vật liệu lọc chính là bông sợi thủy tinh dài, đàn hồi, chống gãy và có độ rỗng cao. Các sợi thủy tinh được bố trí theo cấu trúc tăng mật độ theo chiều dòng khí: phía gió vào thông thoáng hơn để tiếp nhận sương sơn và hạt sơn kích thước lớn, trong khi phía gió ra dày hơn để tăng khả năng giữ hạt sơn nhỏ và hạn chế bụi sơn đi xuyên qua lớp lọc.
Nhờ cơ chế lọc chiều sâu, bụi sơn không chỉ bị giữ trên bề mặt mà còn được phân bố trong toàn bộ chiều dày vật liệu. Điều này giúp tăng khả năng chứa sơn, giảm hiện tượng nghẹt cục bộ và duy trì trở lực ổn định hơn trong quá trình vận hành. Khi dòng khí đi qua lớp bông thủy tinh, các hạt sơn bị giữ lại thông qua va chạm quán tính với sợi lọc, bám dính trên bề mặt sợi, khuếch tán trong lớp vật liệu và tích tụ dần trong không gian rỗng của cấu trúc lọc.

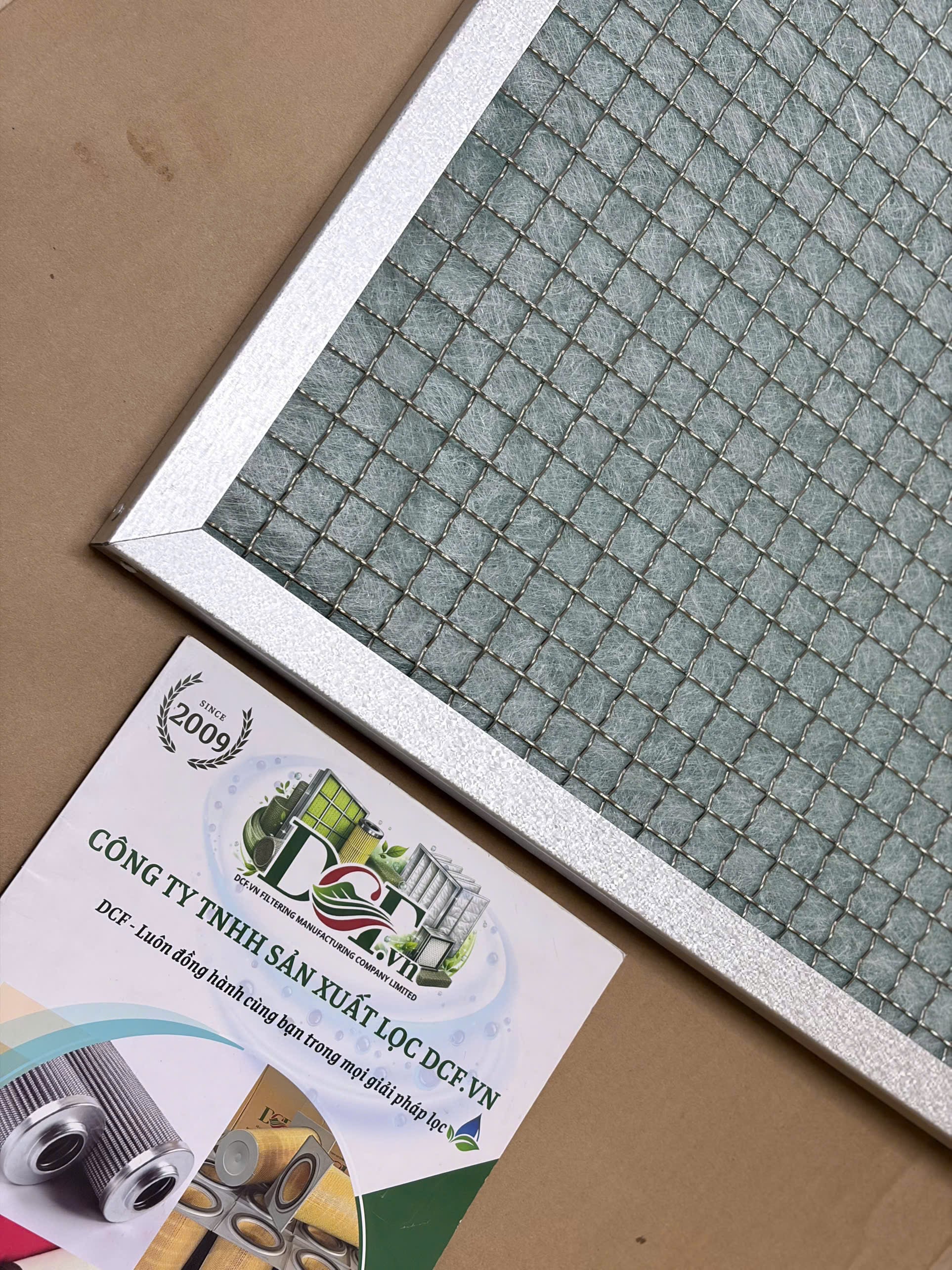

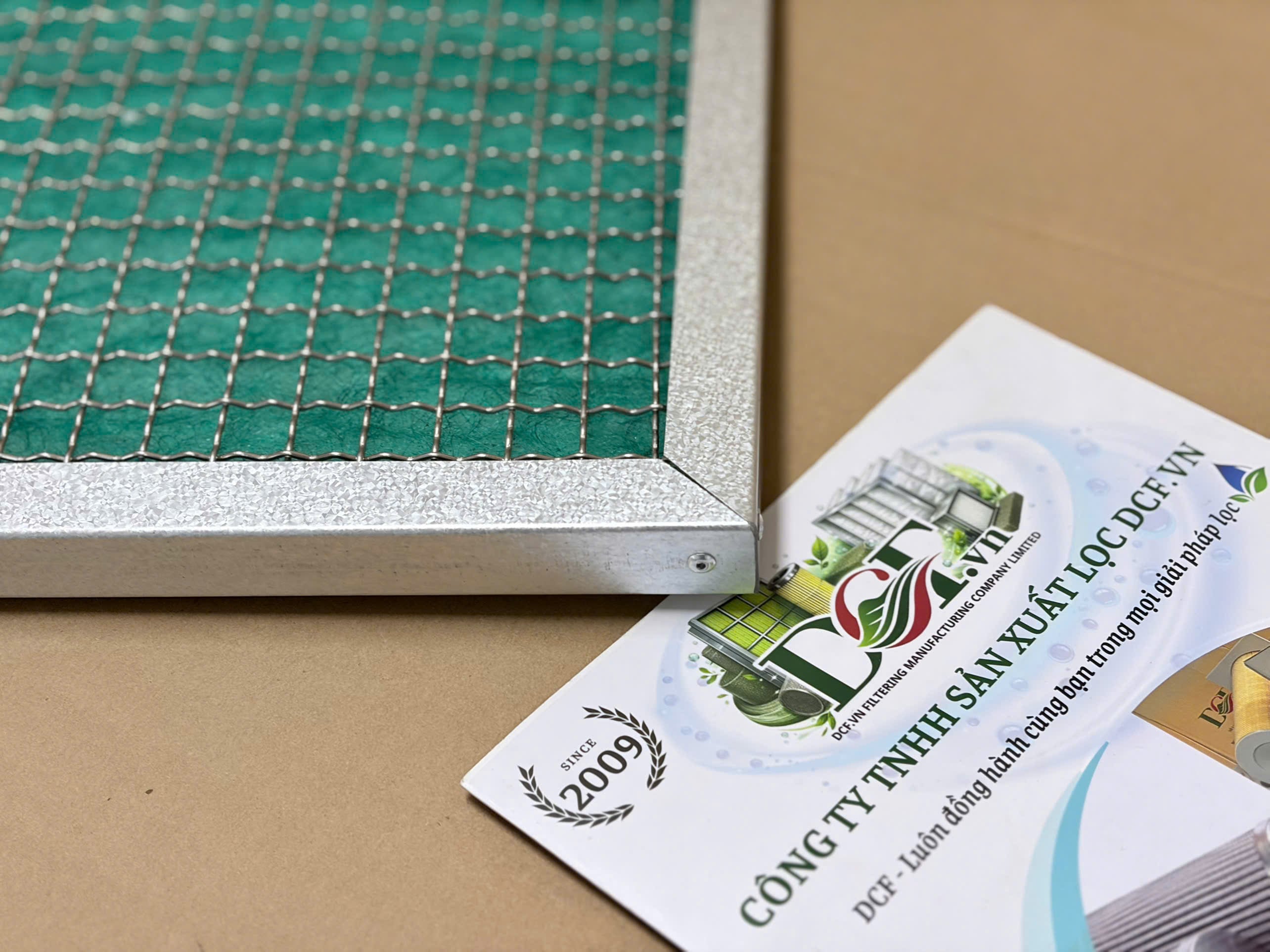

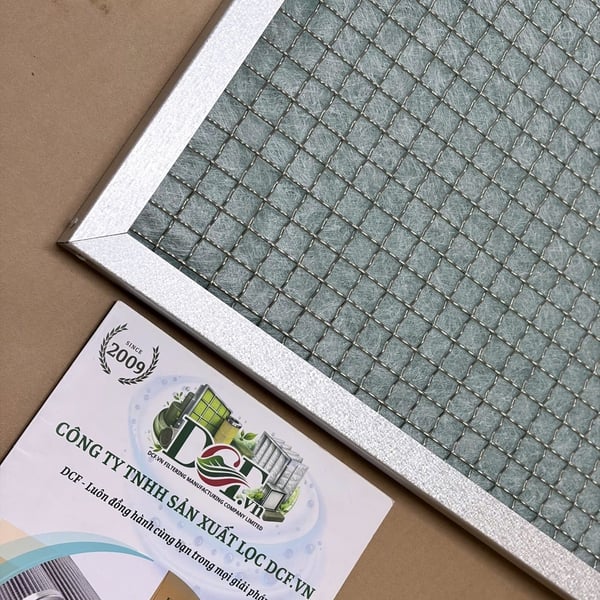

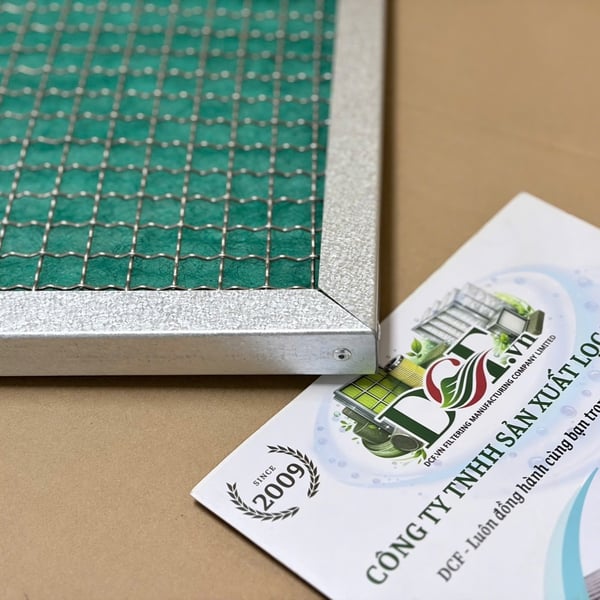

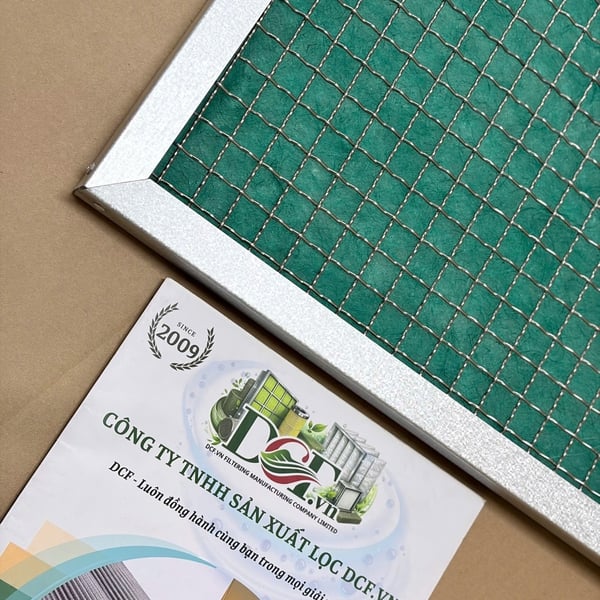

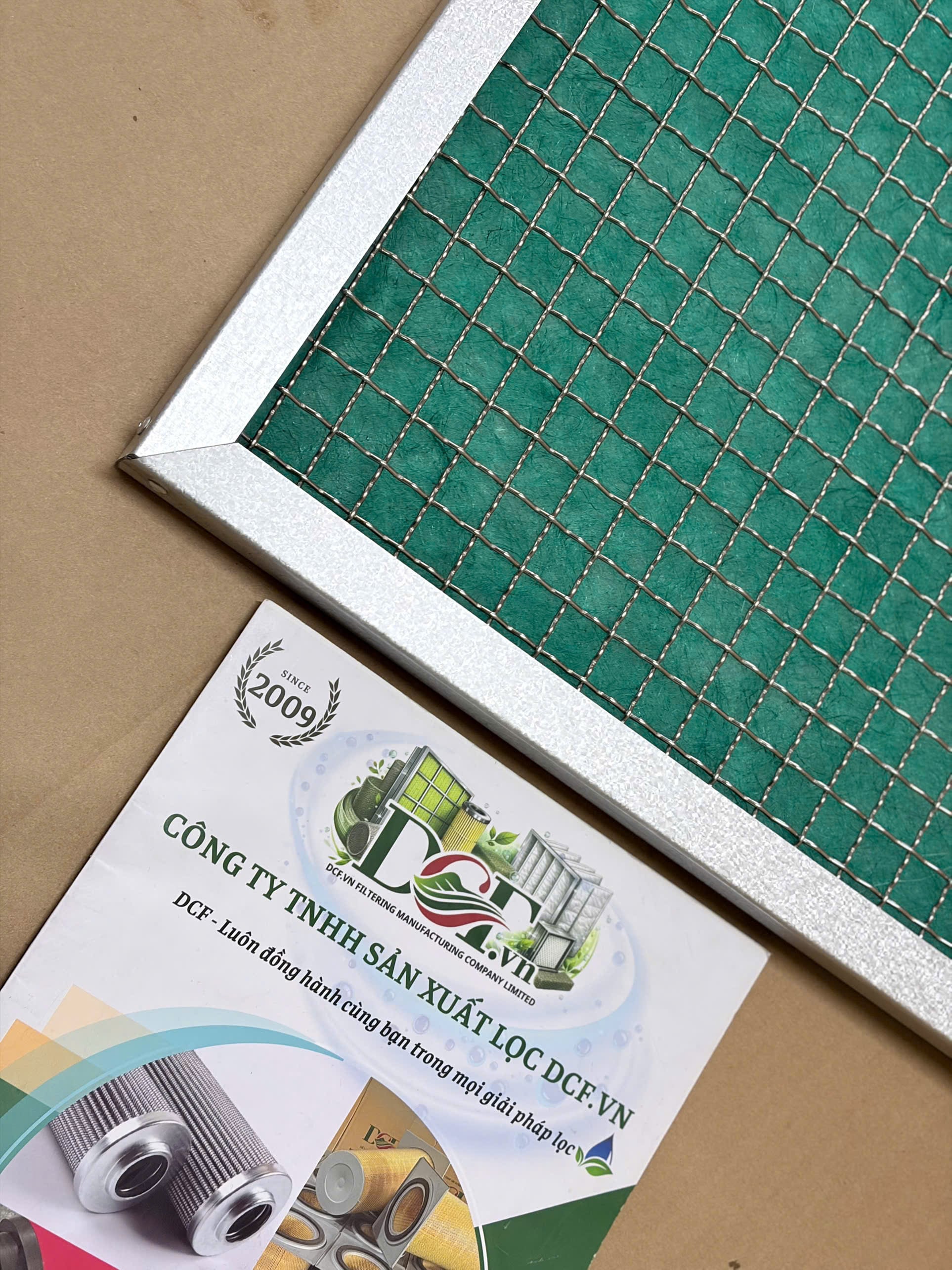

Thiết kế panel 2 mặt lưới đan
Panel được gia cường bằng 2 mặt lưới đan ô vuông 16 x 16mm, đường kính sợi 1.5mm. Lớp lưới này giúp cố định bông lọc, chống xô lệch, chống võng và hạn chế biến dạng khi chịu áp lực gió lớn trong hệ thống hút phòng sơn. Với độ dày 25mm, khung lọc phù hợp cho khay lọc, hộp lọc, vách lọc buồng sơn và các vị trí cần thay thế lọc nhanh trong dây chuyền phun sơn.
Thông số kỹ thuật
|
Thông số |
Giá trị / Mô tả kỹ thuật |
|
Tên sản phẩm |
Khung lọc bông thủy tinh dạng panel |
|
Kích thước danh nghĩa |
498 x 498 x 25mm |
|
Nhà sản xuất |
DCF.vn |
|
Vật liệu lọc |
Bông sợi thủy tinh dài, đàn hồi cao, chống gãy, cấu trúc sợi tăng mật độ theo chiều gió |
|
Kết cấu lưới |
2 mặt lưới đan ô vuông 16 x 16mm, sợi 1.5mm |
|
Chức năng lọc |
Giữ bụi sơn, sương sơn, hạt sơn khô và hạt bám dính trong dòng khí phòng sơn |
|
Cấp lọc tham khảo |
G3, G4 hoặc tùy cấu hình vật liệu và yêu cầu hệ thống |
|
Đặc tính dòng khí |
Lưu lượng lớn, trở lực thấp, phù hợp vị trí tiền lọc trong hệ thống hút – xả |
|
Nhiệt độ làm việc tham khảo |
Có thể sử dụng trong môi trường nhiệt đến khoảng 170℃ tùy điều kiện vận hành |
|
Dạng lắp đặt |
Lắp trong khay lọc, hộp lọc, vách lọc phòng sơn, buồng phun sơn hoặc hệ thống hút bụi sơn |
|
Ứng dụng chính |
Phòng sơn, buồng phun sơn, vách lọc bụi sơn, bàn hút sơn và tiền lọc trước hệ thống xử lý khí thải sơn |
Cấu tạo kỹ thuật
-
Lớp lọc sợi thủy tinh: sử dụng sợi dài, độ đàn hồi cao, không dệt, có khả năng giữ bụi sơn, sương sơn và hạt sơn bám dính trong toàn bộ chiều dày vật liệu.
-
Cấu trúc mật độ tăng dần: lớp đầu vào thông thoáng để giảm trở lực ban đầu, lớp đầu ra dày hơn để tăng hiệu suất giữ hạt mịn.
-
Lưới bảo vệ 2 mặt: lưới đan ô vuông 16 x 16mm bằng sợi 1.5mm giúp giữ cố định lớp bông và tăng độ cứng cơ học cho panel.
-
Khung định hình: giữ đúng kích thước 498 x 498 x 25mm, hỗ trợ lắp kín vào rãnh lọc, hạn chế rò gió qua mép lọc.
-
Đặc tính chịu nhiệt: phù hợp môi trường phòng sơn, buồng phun sơn, khu vực phun phủ bề mặt hoặc dây chuyền sản xuất có nhiệt độ vận hành cao hơn điều kiện lọc thông thường.
Hiệu quả vận hành trong hệ thống phòng sơn
Ở vị trí lọc sơ cấp trong phòng sơn, khung lọc bông thủy tinh giúp giữ lại bụi sơn và sương sơn trước khi dòng khí đi vào quạt hút, đường ống, than hoạt tính hoặc các thiết bị xử lý phía sau. Nhờ vậy, hệ thống giảm nguy cơ bám sơn, giảm nghẹt lọc phía sau và duy trì lưu lượng hút ổn định hơn trong quá trình phun phủ.
-
Giảm lượng bụi sơn và sương sơn đi vào quạt hút, đường ống và thiết bị xử lý phía sau.
-
Hạn chế bám sơn trên thành ống gió, lớp than hoạt tính, túi lọc hoặc cấp lọc tinh.
-
Duy trì lưu lượng hút ổn định nhờ cấu trúc vật liệu có độ thoáng cao và trở lực thấp.
-
Giảm nguy cơ nghẹt nhanh ở các cấp lọc phía sau, từ đó tối ưu chi phí thay thế vật tư.
-
Phù hợp cho buồng phun sơn, phòng sơn khô, vách lọc bụi sơn và hệ thống xử lý khí thải sơn.
So sánh hiệu suất lọc bụi sơn
Bảng dưới đây giúp đánh giá tương quan giữa khung lọc bông thủy tinh DCF.vn và một số vật liệu lọc sơ cấp thường gặp trong hệ thống phòng sơn. Các giá trị mang tính tham khảo kỹ thuật; hiệu suất thực tế phụ thuộc vào vận tốc gió, tải lượng sơn, loại sơn, độ dày vật liệu, độ kín khung lọc và chế độ bảo trì.
|
Tiêu chí đánh giá |
Khung lọc bông thủy tinh DCF.vn |
Bông lọc polyester sơ cấp |
Lưới kim loại / lọc thô |
|
Cơ chế lọc chính |
Lọc chiều sâu, giữ bụi sơn và sương sơn trong lớp sợi thủy tinh tăng mật độ |
Giữ bụi thô trên bề mặt và một phần trong lớp sợi |
Chặn hạt lớn, giọt sơn lớn và bụi thô |
|
Khả năng giữ sương sơn |
Cao, phù hợp phòng sơn và buồng phun sơn có tải lượng bụi sơn lớn |
Trung bình, phù hợp tiền lọc bụi thô hoặc khu vực tải bụi nhẹ |
Thấp đến trung bình, chủ yếu bảo vệ cơ học ban đầu |
|
Khả năng chứa bụi/sơn |
Tốt nhờ cấu trúc rỗng và mật độ tăng dần theo chiều gió |
Trung bình, dễ tăng trở lực khi bụi bám dày trên bề mặt |
Thấp, cần vệ sinh thường xuyên khi bám sơn |
|
Trở lực ban đầu |
Thấp đến trung bình, phù hợp lưu lượng gió lớn |
Thấp |
Rất thấp |
|
Độ ổn định hình dạng |
Cao nhờ 2 mặt lưới đan ô vuông 16 x 16mm, sợi 1.5mm |
Phụ thuộc khung đỡ và mật độ vật liệu |
Cao về cơ học nhưng hiệu quả giữ hạt nhỏ và sương dạng hạt hạn chế |
|
Khuyến nghị sử dụng |
Buồng phun sơn, phòng sơn khô, vách lọc bụi sơn, tiền lọc trước than hoạt tính hoặc lọc tinh |
AHU, HVAC, lọc bụi thô trong nhà xưởng |
Lọc thô đầu nguồn, chặn rác, hạt lớn hoặc bảo vệ quạt |
Khuyến nghị lắp đặt và bảo trì
Quy trình lắp đặt khung lọc bông thủy tinh
-
Ngắt hệ thống và bảo đảm an toàn: dừng quạt hút, tắt nguồn khu vực lắp đặt, chờ dòng khí ổn định hoàn toàn trước khi thao tác để tránh panel bị hút lệch hoặc bụi sơn phát tán ngược.
-
Vệ sinh khay lọc hoặc hộp lọc: loại bỏ bụi sơn, cặn sơn khô, vật cản và lớp bám dính trong rãnh lắp để panel tiếp xúc đều với bề mặt đỡ.
-
Kiểm tra kích thước vị trí lắp: đo lại lòng khay lọc, độ sâu rãnh và độ phẳng bề mặt tiếp xúc để bảo đảm panel 498 x 498 x 25mm lắp vừa, không bị ép cong hoặc hở mép.
-
Xác định chiều dòng khí: nếu vật liệu lọc có phân biệt mặt vào – mặt ra, đặt mặt thoáng hơn về phía gió vào và mặt có mật độ sợi dày hơn về phía gió ra để bảo đảm hiệu quả lọc chiều sâu.
-
Đưa panel vào khung giữ: đặt khung lọc thẳng góc với chiều gió, không bẻ cong, không kéo giãn lớp lưới và không nén mạnh làm biến dạng bông thủy tinh.
-
Cố định panel: siết chốt, thanh kẹp hoặc nẹp giữ đều lực trên các cạnh; tránh siết lệch một góc làm hở khe gió hoặc cong khung lọc.
-
Kiểm tra độ kín mép lọc: quan sát toàn bộ chu vi panel, bảo đảm không có khe hở giữa khung lọc và khay lắp; nếu cần, bổ sung gioăng làm kín phù hợp để hạn chế dòng khí đi tắt.
-
Chạy thử hệ thống: khởi động quạt ở chế độ thấp trước, quan sát độ rung, độ võng, tiếng ồn bất thường và tình trạng hút lệch panel trước khi đưa hệ thống về lưu lượng vận hành tiêu chuẩn.
-
Ghi nhận thông số ban đầu: nếu hệ thống có đồng hồ chênh áp, ghi lại chênh áp ban đầu sau khi lắp mới để làm cơ sở đánh giá thời điểm thay lọc trong quá trình vận hành.
Lưu ý kỹ thuật khi vận hành
-
Không lắp ngược chiều gió đối với loại bông có cấu trúc tăng mật độ, vì có thể làm tăng trở lực nhanh và giảm khả năng chứa sương sơn.
-
Không để panel bị ép quá chặt trong khay lọc; khung cong hoặc bông bị nén sẽ làm giảm diện tích lọc hữu dụng.
-
Không để khe hở quanh mép panel, vì dòng khí bẩn có thể đi tắt qua khe hở và làm giảm hiệu quả bảo vệ thiết bị phía sau.
-
Không sử dụng panel đã bão hòa sơn quá lâu, vì lớp sơn tích tụ có thể làm tăng chênh áp, giảm lưu lượng hút và ảnh hưởng áp suất âm trong phòng sơn.
-
Nên kiểm tra lọc thường xuyên hơn trong giai đoạn phun sơn tải lượng cao, sử dụng sơn đặc, phun liên tục nhiều ca hoặc khi hệ thống có dấu hiệu giảm hút.
-
Lắp panel đúng chiều dòng khí nếu vật liệu lọc có phân biệt mặt gió vào và mặt gió ra; mặt thoáng hơn nên đặt phía gió vào, mặt dày hơn đặt phía gió ra.
-
Đảm bảo khung lọc lắp kín vào rãnh hoặc hộp lọc, tránh rò gió qua mép khiến khí bẩn đi tắt qua hệ thống.
-
Kiểm tra định kỳ tình trạng bám sơn, độ võng của bông lọc và mức chênh áp trước – sau lọc.
-
Thay lọc khi lớp bông bị bão hòa sơn, lưu lượng hút giảm rõ rệt, chênh áp tăng cao hoặc bề mặt lọc biến dạng.
-
Không giặt rửa để tái sử dụng nếu lớp sợi đã bết sơn, vì điều này có thể làm phá vỡ cấu trúc lọc và giảm hiệu quả giữ bụi sơn.
Vai trò trong kiểm soát phát thải và yêu cầu môi trường
Trong hệ thống phòng sơn và xử lý khí thải sơn, cấp lọc bông thủy tinh đóng vai trò tiền xử lý nhằm giảm tải bụi sơn và sương sơn trước khi dòng khí đi vào các công đoạn xử lý chuyên sâu. Việc bố trí đúng cấp lọc sơ bộ giúp hệ thống vận hành ổn định hơn, hạn chế tắc nghẽn thiết bị phía sau và hỗ trợ doanh nghiệp kiểm soát tốt hơn lượng bụi sơn phát sinh trong quá trình phun phủ.
Cần lưu ý rằng khung lọc bông thủy tinh là cấp lọc cơ học dùng để giữ bụi sơn và sương sơn, không phải thiết bị xử lý triệt để mùi sơn hoặc VOC. Với những hệ thống có yêu cầu kiểm soát khí thải nghiêm ngặt, panel lọc này nên được kết hợp với các công nghệ phù hợp như than hoạt tính, túi lọc, lọc tinh, tháp hấp thụ hoặc thiết bị xử lý chuyên dụng tùy theo lưu lượng khí, tải lượng bụi sơn và thành phần sơn sử dụng.
Ứng dụng thực tế
-
Buồng phun sơn gỗ, kim loại, nhựa, composite, ô tô, xe máy và linh kiện công nghiệp.
-
Phòng sơn khô, vách lọc bụi sơn, bàn hút sơn và hệ thống hút sau buồng phun.
-
Tiền lọc trước than hoạt tính, túi lọc, lọc tinh hoặc thiết bị xử lý khí thải sơn.
-
Hệ thống hút – xả khí trong dây chuyền phun phủ bề mặt.
-
Các khu vực sản xuất phát sinh bụi sơn, sương sơn hoặc hạt sơn bám dính trong dòng khí.
Năng lực gia công của DCF.vn
Với vai trò là đơn vị sản xuất vật tư lọc cho phòng sơn và hệ thống xử lý khí thải công nghiệp, DCF.vn cung cấp khung lọc bông thủy tinh theo quy cách 498 x 498 x 25mm và nhận gia công theo kích thước thực tế của từng khay lọc, hộp lọc, vách lọc buồng sơn hoặc dây chuyền hút bụi sơn. Quy trình sản xuất tập trung vào độ chính xác kích thước, độ kín mép khung, độ ổn định cơ học của panel và khả năng cố định vật liệu lọc trong điều kiện lưu lượng gió lớn.
Sản phẩm có thể được tùy chỉnh theo yêu cầu về vật liệu khung, kết cấu lưới bảo vệ, độ dày lớp lọc, cấp lọc tham khảo và điều kiện vận hành của từng phòng sơn. Đối với các hệ thống có tải lượng bụi sơn cao, DCF.vn có thể tư vấn lựa chọn cấu hình lọc phù hợp nhằm cân bằng giữa khả năng giữ sương sơn, trở lực ban đầu, tuổi thọ lọc và chi phí thay thế định kỳ.
Nhà sản xuất: DCF.vn
Điện thoại: 02862702191
Địa chỉ: 33 đường số 17, phường Hiệp Bình, Thủ Đức
Khung lọc bông thủy tinh 498 x 498 x 25mm DCF.vn là giải pháp lọc sơ cấp chuyên dùng cho phòng sơn, buồng phun sơn và hệ thống xử lý bụi sơn công nghiệp. Với cấu trúc sợi thủy tinh lọc chiều sâu, 2 mặt lưới đan gia cường 16 x 16mm bằng sợi 1.5mm và thiết kế panel ổn định, sản phẩm giúp giữ bụi sơn, sương sơn, hạt sơn bám dính và bảo vệ hiệu quả các cấp xử lý phía sau.
Đối với các nhà máy cần tối ưu hệ thống hút – lọc trong phòng sơn, việc lựa chọn đúng vật liệu lọc, đúng kích thước panel và đúng cấu hình lắp đặt sẽ ảnh hưởng trực tiếp đến lưu lượng hút, chênh áp vận hành, tuổi thọ than hoạt tính, chi phí bảo trì và hiệu quả kiểm soát bụi sơn. DCF.vn cung cấp giải pháp khung lọc bông thủy tinh theo hướng kỹ thuật, có thể tùy chỉnh theo từng hệ thống thực tế và phù hợp cho nhu cầu vận hành phòng sơn công nghiệp lâu dài.
